AC-DC電源模塊5~25W

電源類型：引針式電源模塊
規格型號：ZAS25-12-N
電源尺寸：70mmx48mmx23.5mm
輸入電壓：85V-265VAC或120V-375VDC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V
輸出功率：5~25W

產品詳細

引針式電源模塊

產品特點
■ 寬輸入電壓范圍，單雙路輸出
■典型轉換效率≥83%
■內置輸入濾波器

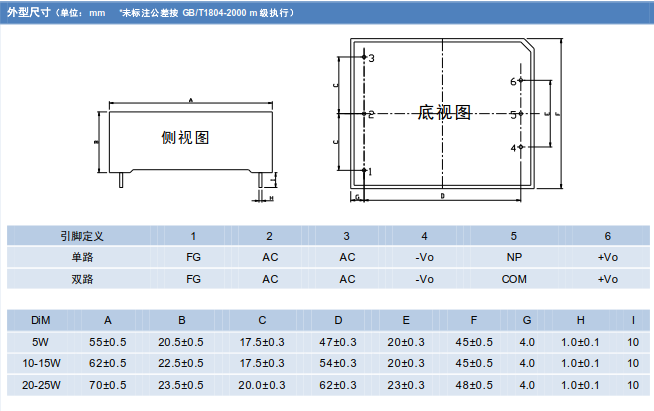

■尺寸：55*45*20.5（mm）
62*45*22.5（mm）
70*48*23.5（mm）
典型應用
■儀器儀表、工業控制
■自動化、遠程控制、電力裝置

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱220V（N）	165	220	265	Vac
輸入電壓范圍	寬范圍輸入(W)	85	220	265	Vac
輸入頻率		47	50	440	Hz

輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1			±0.5%	±1.0%	Vonom
輸出電壓精度	Vo2			±2.0%	±3.0%	Vonom
源效應	滿載，輸入低端～高端				±0.5%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載				±0.5%	Vonom
啟動時間	輸入低端～高端				10	Ms
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			75	mV	同軸電纜測試法峰-峰值
		Vo≥24V			200
		其它			120
輸出短路保護	截止型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.03%	℃

一般特性	條件		最小	典型	最大	單位	備注
效率	滿載，標稱輸入電壓			83%
隔離電壓	輸入、輸出之間		2500			Vac
	輸入與殼之間		2500
	輸出與殼之間		500
隔離電阻	輸入、輸出及外殼之間			100		MΩ
MTBF	MIL-HDBK-217(25℃)				600000	H
工作殼溫	自由空氣對流不降額	工業級	-25		+85	℃	滿載
工作殼溫	自由空氣對流不降額	軍品級	-40		+95	℃	滿載
工作環境溫度	自由空氣對流不降額	工業級	-25		+55	℃	滿載
工作環境溫度	自由空氣對流不降額	軍品級	-40		+70	℃	滿載
存儲溫度		工業級	-40		+105	℃
存儲溫度		軍品級	-50		+125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

產品型號	輸入電壓范圍(Vac)	輸入電壓范圍(Vdc)	標稱輸出電壓(Vdc)	標稱輸出電流(A)	輸出功率（W）	效率(%)
ZAS05-3.3-N	165～265	200～375	3.3	1.52	5	73
ZAS05-05-N			5	1.00	5	80
ZAS05-12-N			12	0.42	5	83
ZAS05-18-N			18	0.28	5	83
ZAS05-28-N			28	0.18	5	75
ZAS10-12-N			12	0.83	10	83
ZAS10-24-N			24	0.42	10	82
ZAS20-3.3-N			3.3	6.06	20	73
ZAS20-05-N			5	4.00	20	75
ZAS20-09-N			9	2.22	20	80
ZAS20-18-N			18	1.11	20	78
ZAS20-24-N			24	0.83	20	81
ZAS20-28-N			28	0.71	20	83
ZAS25-09-N			9	2.78	25	80
ZAS25-12-N			12	2.08	25	83
ZAS25-24-N			24	1.04	25	80
ZAS25-28-N			28	0.89	25	82
ZAS25-48-N			48	0.52	25	83
ZAD5-3.3-W	85～265	120～375	±3.3	±0.76	5	78
ZAD05-05-W			±5	±0.5	5	81
ZAD05-15-W			±15	±0.17	5	80
ZAD05-18-W			±18	±0.14	5	82
ZAD05-24-W			±24	±0.10	5	83
ZAD10-12-W			±12	±0.42	10	83
ZAD10-18-W			±18	±0.28	10	81
ZAD10-24-W			±24	±0.21	10	83
ZAD20-3.3-W			±3.3	±3.03	20	83
ZAD20-18-W			±18	±0.56	20	80
ZAD20-24-W			±24	±0.42	20	82
ZAD20-28-W			±28	±0.36	20	83
ZAD20-48-W			±48	±0.21	20	78
ZAD25-3.3-W			±3.3	±3.79	25	83
ZAD25-05-W			±5	±2.5	25	73
ZAD25-09-W			±9	±1.39	25	80
ZAD25-12-W			±12	±1.04	25	82
ZAD25-28-W			±28	±0.45	25	73
ZAD25-48-W			±48	±0.26	25	75
